CYY12F鍛造減壓閥添加時間：2020-07-03

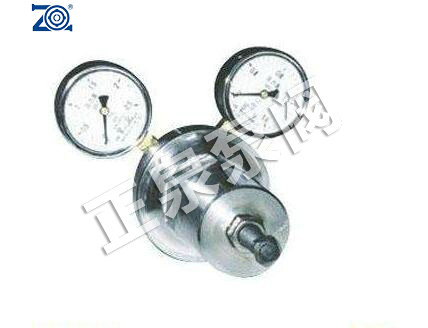

CYY12F鍛造減壓閥
一、產品概述：
CYY12F鍛造減壓閥該閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成；主要配套在減溫壓裝置上起到調節壓力作用，減壓比一般用0.6較合適。杠桿 式減壓閥可配用電動執行裝置，實現遠程控制自動操作。電動執行裝置一般選用ZDKJ-310 DN500通徑閥門，選用ZSKJ-510電動執行裝置較合適。
二、產品適用范圍：
本閥主要應用于各化工、石油、城建、冶金、電力、醫藥等行業，介質適用于蒸汽、空氣、水、油。
三、產品故障分析：
1．油液中混入空氣
2．阻尼孔有時堵塞
3．滑閥與閥體內孔圓度超過規定，使閥卡住
4．彈簧變形或在滑閥中卡住，使滑閥移動困難或彈簧太軟
5．鋼球不圓，鋼球與閥座配合不好或錐閥安裝不正確
四、產品特點：
1.內部結構簡單，無卡阻，性能可靠，經久耐用。
2.耐臟防水垢，不需過濾，不需旁通管，配管極其簡單，能節省大量配管成本。
3.出口壓力精密可調，極佳的特性，壓力損失小，減壓比可達10:1以上。
4.可滿足多種減壓要求，特別適用于壓縮機出口、高壓力的要求
五、產品工作原理:
減壓閥出廠時，調節彈簧處于未壓縮狀態，此時閥瓣處于關閉狀態，使用時按順時針方向轉動調節螺釘。壓縮調節彈簧使膜片下移頂開閥瓣，使介質流向閥后，當閥 后壓力超過調定壓力時，推動膜片移壓縮調節彈簧。閥瓣隨方向移動。壓力也隨方向下降，閥瓣與閥座間隙減小，介質流量隨之減少。使閥后壓力隨之下降到新的平 衡。后之，當閥后壓力低于調定壓力時，閥瓣與閥座間隙增大，介質流量隨之增加，使閥后壓力隨之增高達到新的平衡。
六、主要外形及尺寸：
公稱通徑（DN）
尺寸
L
A
B
C
10
135
60
120
90
15
135
60
120
90
20
135
60
120
90
25
140
65
124
108
一、產品概述：
CYY12F鍛造減壓閥該閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成；主要配套在減溫壓裝置上起到調節壓力作用，減壓比一般用0.6較合適。杠桿 式減壓閥可配用電動執行裝置，實現遠程控制自動操作。電動執行裝置一般選用ZDKJ-310 DN500通徑閥門，選用ZSKJ-510電動執行裝置較合適。
二、產品適用范圍：
本閥主要應用于各化工、石油、城建、冶金、電力、醫藥等行業，介質適用于蒸汽、空氣、水、油。
三、產品故障分析：
1．油液中混入空氣
2．阻尼孔有時堵塞
3．滑閥與閥體內孔圓度超過規定，使閥卡住
4．彈簧變形或在滑閥中卡住，使滑閥移動困難或彈簧太軟
5．鋼球不圓，鋼球與閥座配合不好或錐閥安裝不正確
四、產品特點：
1.內部結構簡單，無卡阻，性能可靠，經久耐用。
2.耐臟防水垢，不需過濾，不需旁通管，配管極其簡單，能節省大量配管成本。
3.出口壓力精密可調，極佳的特性，壓力損失小，減壓比可達10:1以上。
4.可滿足多種減壓要求，特別適用于壓縮機出口、高壓力的要求
五、產品工作原理:
減壓閥出廠時，調節彈簧處于未壓縮狀態，此時閥瓣處于關閉狀態，使用時按順時針方向轉動調節螺釘。壓縮調節彈簧使膜片下移頂開閥瓣，使介質流向閥后，當閥 后壓力超過調定壓力時，推動膜片移壓縮調節彈簧。閥瓣隨方向移動。壓力也隨方向下降，閥瓣與閥座間隙減小，介質流量隨之減少。使閥后壓力隨之下降到新的平 衡。后之，當閥后壓力低于調定壓力時，閥瓣與閥座間隙增大，介質流量隨之增加，使閥后壓力隨之增高達到新的平衡。
六、主要外形及尺寸：
公稱通徑（DN）
尺寸
L
A
B
C
10
135
60
120
90
15
135
60
120
90
20
135
60
120
90
25
140
65
124
108
