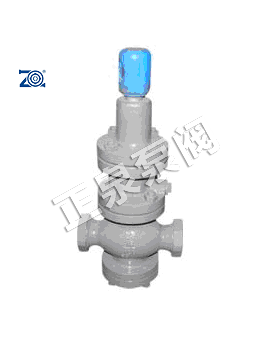

Y13H內螺紋活塞式蒸汽減壓閥添加時間：2020-07-03
一、Y13H先導活塞式蒸汽減壓閥概述：
Y13H型內螺紋先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
二、Y13H先導活塞式蒸汽減壓主要壓力：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
|
|
|
三、Y13H先導活塞式蒸汽減壓閥主要零部件材質：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥盤 |
2Cr13 |
|
缸套 |
2Cr13/25（鍍硬鉻） |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座 導閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
二、Y13H先導活塞式蒸汽減壓閥主要連接尺寸：
|
公稱通徑DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
四、以上價格均為虛價，有意者請聯系我們。
我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
我們堅信，正泉的產品是您的最終選擇，我們?cè)敢詢?yōu)異的質量，實惠的價位，一流的售后服務與您共創輝煌的明天。細節決定成敗，態度成就完美。顧客的滿意就是我們的服務！質量三包、質保二年、技術指導！
