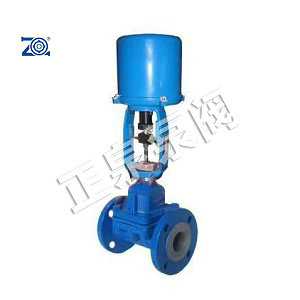

ZAZT 電動調節隔膜閥添加時間：2020-06-26
產品概述：
ZAZT型電動調節隔膜閥,電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V Ac電源為動力，接受標準信號0～l0mA Dc或4～20mA Dc的電信號，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。該電動調節閥應用于石油、化工、冶金等耐蝕系統中。
產品特點：
閥流通阻力小，流通能力大，無填料函，無外漏，具有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，獲得良好的腐蝕性能。
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
額定流量系數Kv |
8 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
2000 |
|
|
公稱壓力MPa |
1.0 |
|||||||||||||
|
執 |
Ⅱ型 |
DKA-310 |
DKA-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
DKZ-510 |
|||||||
|
Ⅲ型 |
DKZ-310C |
DKZ-310C |
DKZ-310C |
DKZ-410C |
DKZ-410C |
DKZ-510C |
||||||||
|
有效推力(N) |
1000 |
4000 |
6400 |
|||||||||||
|
工作行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
允許 |
P1=△P |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.057 |
||
|
P1=P2 |
1.0 |
0.44 |
1.0 |
1.0 |
0.75 |
0.9 |
0.55 |
0.3 |
0.19 |
0.075 |
0.028 |
|||
|
法蘭標準 |
GB9113-2000或指定 |
|||||||||||||
|
流量特性 |
近似等百分比(調節式) |
|||||||||||||
|
電源電壓 |
220V 50HZ |
|||||||||||||
|
出廠狀況 |
電開(如需電關，訂貨時應注明) |
|||||||||||||
零件材料：
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵 |
無 |
氯丁橡膠 |
0~+65℃ |
無腐蝕性介質，水及研磨劑；泥漿類介質 |
|
HT20-40 |
聚三氟氯乙烯 |
氟橡膠 |
-20~+150℃ |
強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質 |
|
鑄不銹鋼 ZG1Cr18Ni9Ti |
無 |
氟橡膠 |
-20~+200℃ |
一般酸、堿有機溶劑介質 |
連接尺寸：
|
公稱通徑 |
H1（mm） |
L（mm） |
H（mm） |
重量（Kg） |
|
15 |
47.5 |
140 |
578 |
15.5 |
|
20 |
52.5 |
145 |
578 |
16.5 |
|
25 |
57.5 |
155 |
578 |
17.5 |
|
32 |
67.5 |
165 |
587 |
22 |
|
40 |
72.5 |
190 |
602 |
24 |
|
50 |
80 |
210 |
642 |
31 |
|
65 |
90 |
240 |
650 |
54 |
|
80 |
97.5 |
270 |
655 |
59 |
|
100 |
107.5 |
335 |
737 |
73 |
