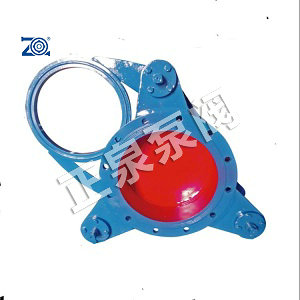

F43X 手動扇形盲板閥添加時間：2020-06-26

產品概述：

F43X手動扇形盲板閥與其他在管路中做切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

工作原理：

F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

性能參數：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度	橡膠		硅橡膠	氟橡膠
適用溫度	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃?xì)怏w
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

主要外型尺寸：

DN	D	D1	b	n-φd	短系列 L
100	210	170	12	4-φ18	210
150	265	225	14	8-φ18	210
200	320	280	14	8-φ18	230
250	375	335	14	12-φ18	250
300	440	395	16	12-φ22	270
350	490	445	16	12-φ22	290
400	540	495	16	16-φ22	310
450	595	550	20	16-φ22	330
500	645	600	20	20-φ22	350
600	755	705	20	20-φ26	370
700	860	810	20	24-φ26	390
800	975	920	22	24-φ30	410
900	1075	1020	22	24-φ30	430
1000	1175	1120	22	28-φ30	450
1200	1375	1320	22	32-φ30	470
1400	1575	1520	26	36-φ30	490
1500	1675	1620	26	36-φ30	510
1600	1790	1730	26	40-φ30	530
1800	1990	1930	26	44-φ30	550
2000	2190	2130	26	48-φ30	570
