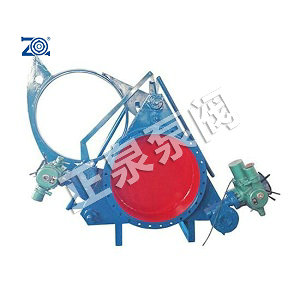

F943X 電動盲板閥添加時間：2020-07-03

產品概述：

F943X電動盲板閥是在手動盲板隔斷閥的基礎上，根據該閥的工作特性進行改進和優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。電動盲板閥又名電動扇形眼鏡閥，是在手動盲板閥基礎上，靠增加電動推桿來完成閥門啟閉，它主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。電動盲板閥適用于工業煤氣、煙氣，化工、冶金、環保等有毒、有害、易燃?xì)怏w領域的絕對切斷。

工作原理：

1、由閥開啟到閥關閉：

夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。

2、閥門由關閉到開啟：

夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。

產品特點：

1.閥體采用三點式鎖緊扇形閘板結構，結構緊湊，整體剛性好，重量輕

2.密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。

3.電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。

4.電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。

5.本電動盲板閥可現場手動操作，也可以遠距離控制。

主要技術參數表：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.375	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	*腈橡膠		硅橡膠	氟橡膠
適用溫度℃	-20-100		-20-250	-20-300
適用介質	煤氣、其他可燃?xì)怏w
啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠

主要連接尺寸：

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	580
350	490	445	24	12-φ22	580
400	540	495	24	16-φ22	680
450	595	550	24	16-φ22	680
500	645	600	24	16-φ22	680
600	755	705	26	20-φ26	680
700	860	810	26	24-φ26	680
800	975	920	26	24-φ30	680
900	1075	1020	26	24-φ30	710
1000	1175	1120	26	28-φ30	710
1100	1275	1220	26	28-φ30	710
1200	1375	1320	26	32-φ30	730
