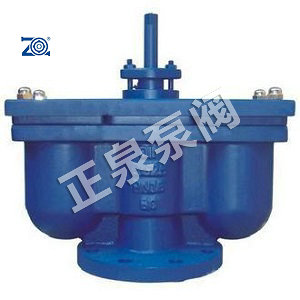

QB2 雙口排氣閥添加時間：2020-06-26
一、產品概述
QB2雙口排氣閥誕生于70年代，體形大,重量重，排氣量小，該排氣閥在80年代末理想產品，問世以來一直還續用。排氣閥是管道配設備，安裝在管道點或閉氣地方，來排除管內氣體，來疏通管道，使管道運轉正常，如停電，停泵管內會出現負壓力會引起管道振動或破裂，該排氣閥隨時吸氣，確保管路。
二、工作原理
當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。
三、主要技術參數
1.使用介質：清水
2.介質溫度：常溫
3.殼體強度、試驗壓力：1.5Mpa
4.浮球密封試驗壓力：0.05～1.1Mpa
5.閥體材料：灰鑄鐵HT200
6.浮球材料：不銹鋼
7.法蘭連接標準：GB/T12741.6-98
8.試驗標準：Q/YFC01-2003
四、零件材料
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
閥體 |
密封墊 |
閥瓣 |
開槽錐端定位螺釘 |
閥桿 |
空心球 |
閥蓋 |
墊片 |
填料 |
排氣口墊片 |
|
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
||
|
排氣端蓋 |
螺母 |
護蓋 |
螺母 |
螺柱 |
雙頭螺柱 |
填料壓蓋 |
螺母 |
雙頭螺柱 |
||
五、主要連接尺寸
|
型號 |
公稱通徑 |
主要尺寸 |
||||||
|
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
||
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
|
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
|
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
|
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
|
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
|
六、每小時排氣量
|
規格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小時 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
