不銹鋼排氣閥添加時間：2020-06-26

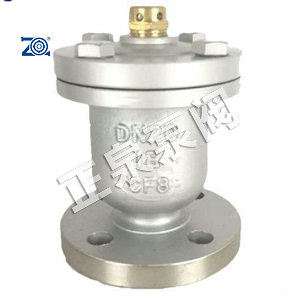

一、不銹鋼排氣閥概述
不銹鋼排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為φ50-200),它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全。QB1不銹鋼排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。
二、不銹鋼排氣閥工作原理
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，不銹鋼排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
三、不銹鋼排氣閥主要特點
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
四、不銹鋼排氣閥主要技術參數
1、介質：清水
2、溫度：常溫
3、閥體：鑄鐵、鑄鋼、不銹鋼
4、浮球與塞頭：不銹鋼
5、密封材料：丁晴橡膠
6、閥體試驗打壓：1.5mpa
7、浮球、密封試驗打壓：0.05-1.1MPA不漏水
五、不銹鋼排氣閥零件材料
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
閥體 |
空心球 |
密封墊 |
閥蓋 |
排氣咀 |
墊圈 |
螺母 |
雙頭螺柱 |
六、不銹鋼排氣閥主要連接尺寸
|
公稱通徑 DN(mm) |
D |
D1 |
D2 |
Φ |
H |
|
15 |
95 |
65 |
45 |
135 |
210 |
|
20 |
105 |
75 |
55 |
135 |
210 |
|
25 |
115 |
85 |
65 |
135 |
210 |
|
40 |
140 |
115 |
80 |
150 |
210 |
|
150 |
160 |
125 |
100 |
150 |
210 |
