J944X自動排泥閥添加時間：2020-06-26
品牌：浙江泰甌 壓力環境：常壓 公稱壓力：1.0-1.6MPa 公稱通徑：DN80-400mm 適用介質：泥渣 驅動方式：氣動 流動方向：單向 標準:國標 通道位置:直通式 J944X自動排泥閥
一、自動排泥閥概述

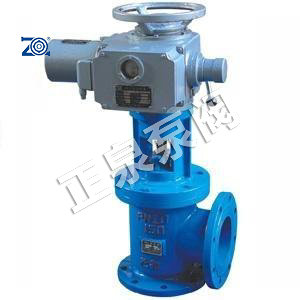

J944X自動排泥閥由閥體、支架和電動頭等三大部分組成，由電動頭帶動閥板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉，閥板為軟密封，關閉后密封性能好，無滲漏等優點。J944X自動排泥閥各型凈化設備及池子外部或管道上作于排泥、排泥用。
二、自動排泥閥適用范圍
J944X自動排泥閥適用于水處理廠各類沉淀池、污泥池、用以排放水池內泥沙，污物及廢水、該閥采用雙室隔膜結構，運動無磨損，不因雜質而漏水，對泥沙淤積不敏感、潤滑、密封性能好。采用襯膠閥板，自動排泥閥閥座斜度開口不易沉積泥雜物，驅動介質壓力低，采用手動或電動集中控制，經久耐用、使用壽命長。
三、自動排泥閥主要技術參數
|
壓力等級 |
0.6MPa-1.6MPa |
|
電動頭電壓 |
220V、380V，訂貨時注明 |
|
閥體、支架材料 |
鑄鐵，球墨鑄鐵，WCB |
|
閥桿材料 |
不銹鋼 |
|
閥板材料 |
球墨鑄鐵，熱合橡膠、WCB 熱合橡膠 |
|
法蘭連接標準 |
GB/T 17241.6-98 |
|
試壓標準 |
GB/T 13927-92 |
四、自動排泥閥零件材料
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
HT200、不銹鋼 |
|
2 |
閥蓋 |
HT200、不銹鋼 |
|
3 |
浮球 |
SUS 304 |
|
4 |
杠桿架 |
鑄銅ZH59、不銹鋼 |
|
5 |
桿 |
鑄銅ZH59、不銹鋼 |
|
6 |
塞頭 |
丁睛橡膠NBR |
五、自動排泥閥主要連接尺寸
|
DN |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
