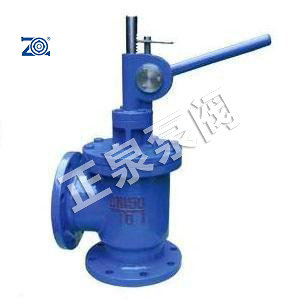

SD44X 手動快開排泥閥添加時間：2020-06-26
一、產品概述
SD44X手動快開排泥閥是為滿足特殊工況要求結合國內外先進技術開發的一種新型排泥閥，主要用于自來水公司各類水池外，用以排除池底泥沙或污物。本閥由主閥、齒輪箱、齒條手柄、擋位等組成。
二、工作原理
SD44X手動快開排泥閥工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。手動 快開排泥閥其壽命達五年以上，開啟速度快，一般在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源 。
三、產品特點
1、升降方便快速，修理簡單。
2、密封副亦橡膠密封，無泄漏。
3、密封性強、開關靈活、檢修方便、使用壽命長等特點。
四、技術參數
|
公稱通徑 |
公稱壓力 |
適用溫度 |
適用介質 |
|
DN80-DN400 |
1.6Mpa |
80攝氏度 |
水、污水 |
五、主要零件材料
|
閥體 |
閥架 |
閥桿 |
齒輪 |
齒輪架 |
|
鑄鐵、碳鋼 |
鑄鐵、碳鋼 |
不銹鋼 |
碳鋼 |
鑄鐵、碳鋼 |
六、主要連接尺寸
|
公稱通徑 |
尺 寸 |
接管螺紋G |
||
|
H |
L1 |
L2 |
||
|
80 |
480 |
135 |
125 |
1/2〞 |
|
100 |
500 |
145 |
125 |
1/2〞 |
|
150 |
620 |
175 |
145 |
1/2〞 |
|
200 |
735 |
225 |
185 |
1/2〞 |
|
250 |
805 |
260 |
205 |
1/2〞 |
|
300 |
940 |
280 |
245 |
3/4〞 |
|
350 |
1100 |
305 |
270 |
3/4〞 |
|
400 |
1200 |
340 |
310 |
1〞 |
