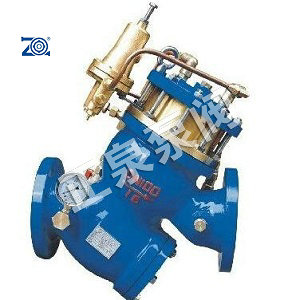

YQ98002 過濾活塞式安全泄壓閥添加時間：2020-06-26
一、產品概述
YQ98002過濾活塞式安全泄壓閥是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當過濾活塞式安全泄壓閥從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上；當出口壓力高于導閥彈簧設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當過濾活塞式安全泄壓閥出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變，安全可靠地將出口壓力維持在設定值上。壓力等級：PN10(調節范圍0.3-0.9Mpa)，PN16(調節范圍0.5-1.4Mpa)，PN25(調節范圍0.5-2.4Mpa)。
二、性能特點
①非傳統的浮球控制、安全可靠；
②此閥必須安裝在水池外，便于調節各維護，避免進入水池操作的危險性；
③彈性軟密封，確保密封可靠，滴水不漏；
④Y型寬體閥腔，流阻小，抗汽蝕性強，無噪音；
⑤自帶過濾裝置及防震壓力表，使安裝尺寸縮短約40%，減少占用空間，節省投資成本；
⑥內外表面均噴涂層，確保產品的防腐及安全性。
三、主要技術參數
|
公稱通徑 |
DN50-DN400 |
||
|
公稱壓力 |
1.0Mpa |
1.6Mpa |
2.5Mpa |
|
適用溫度 |
0℃~100℃ |
||
|
殼體試驗壓力 |
1.5Mpa |
2.4Mpa |
3.75Mpa |
|
密封試驗壓力 |
1.1Mpa |
1.76Mpa |
2.75Mpa |
|
最低動作壓力 |
P1≥0.07MPa |
||
|
法蘭長度標準 |
GB/T 17241.6 |
||
|
試驗壓力標準 |
GB/T 13927 |
||
四、主要零件材料
|
閥體 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
閥蓋 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
|
彈簧 |
彈簧鋼/不銹鋼 |
閥桿 |
2Cr13 |
|
膜片 |
丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 |
閥座 |
銅合金/不銹鋼 |
|
閥盤 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 |
過濾網 |
不銹鋼 |
|
O型密封圈 |
丁腈橡膠/三元乙丙橡膠 |
O型圈壓板 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
五、主要連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |
