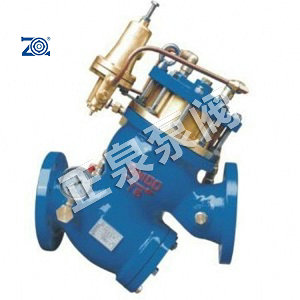

YQ98001 過濾活塞式可調減壓閥添加時間：2020-07-03
一、產品概述
YQ98001過濾活塞式可調減壓閥是一種通過調節來實現減壓的智能調節閥門，可以對整個管道的減壓比例及減壓的長度進行調節，可以實現YQ98009的定比調節功能。其在項目當中運行過程是：當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變，將出口壓力維持在設定值上。該閥減壓精確，性能穩定、可靠、安裝調節方便，使用長?？捎糜谏罱o水、消防系統及工業給水系統。
二、產品原理
閥門從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥在此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。
三、產品特點
1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大（比現有一般腰鼓形閥體的控制閥流量增加25%）且抗汽蝕能力強、減低噪音。
2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小?？朔∧な揭驂毫?、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。
四、主要技術參數
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓范圍(MPa) |
緩閉時間(S) |
最低動作壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
五、主要零件材料
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼 |
|
閥座 |
錫青銅、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鋁青鋼、鉻不銹鋼 |
|
活塞 |
鉻不銹鋼+丁腈橡膠 |
|
過濾網 |
不銹鋼 |
|
彈簧 |
不銹鋼 |
六、主要連接尺寸
|
公稱通徑 DN |
尺寸(公稱壓力PN=1.6Mpa） |
||||||
|
L |
H |
D |
K |
N-￠ |
H1 |
H2 |
|
|
40 |
270 |
400 |
150 |
110 |
￠18*4 |
155 |
236 |
|
50 |
270 |
400 |
160 |
125 |
￠18*4 |
155 |
236 |
|
65 |
290 |
410 |
185 |
145 |
￠18*4 |
165 |
250 |
|
80 |
360 |
425 |
200 |
160 |
￠18*8 |
180 |
280 |
|
100 |
400 |
460 |
220 |
180 |
￠18*8 |
210 |
310 |
|
125 |
470 |
550 |
250 |
210 |
￠18*8 |
240 |
370 |
|
150 |
535 |
610 |
285 |
240 |
￠23*8 |
260 |
413 |
|
200 |
670 |
772 |
340 |
295 |
￠23*12 |
330 |
510 |
|
250 |
780 |
935 |
405 |
355 |
￠27*12 |
410 |
568 |
|
300 |
895 |
1000 |
460 |
410 |
￠27*12 |
485 |
1075 |
|
350 |
1000 |
920 |
520 |
470 |
￠27*12 |
260 |
不帶過濾器 |
|
400 |
1120 |
1145 |
580 |
525 |
￠30*12 |
290 |
不帶過濾器 |
