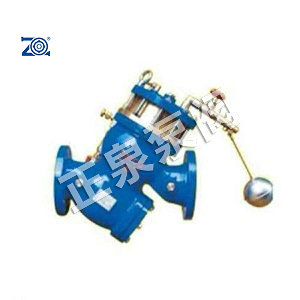

YQ98003 過濾活塞式遙控浮球閥添加時間：2020-06-26
一、產品概述
YQ98003型過濾活塞式遙控浮球閥主要安裝與水池或高架的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主 閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；活塞式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，使用壽命 長?；钊介y門性能可靠，強度高、動作平穩。關閉嚴密可靠，閥體采用流線型設計，流體阻力小，流量大；使用維護方便，主閥安裝在水池外面，調試檢驗方便， 維修簡單。
二、產品原理
水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
三、產品特點
1.非傳統的浮球控制、安全可靠。
2.此閥必須安裝在水池外，便于調節各維護，避免進入水池操作的危險性。
3.彈性軟密封，確保密封可靠，滴水不漏。
4.Ｙ型寬體閥腔，流阻小，抗汽蝕性強，無噪音。
5.自帶過濾裝置及防震壓力表，使安裝尺寸縮短約４０％，減少占用空間，節省投資成本。
6.內外表面均噴環保涂層，確保產品的防腐及安全性。
四、主要技術參數
|
公稱通徑 |
DN50-DN400 |
||
|
公稱壓力 |
1.0Mpa |
1.6Mpa |
2.5Mpa |
|
適用溫度 |
0℃~100℃ |
||
|
殼體試驗壓力 |
1.5Mpa |
2.4Mpa |
3.75Mpa |
|
密封試驗壓力 |
1.1Mpa |
1.76Mpa |
2.75Mpa |
|
最低動作壓力 |
P1≥0.07MPa |
||
|
法蘭長度標準 |
GB/T 17241.6 |
||
|
試驗壓力標準 |
GB/T 13927 |
||
五、主要零件材料
|
閥體 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
閥蓋 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
|
彈簧 |
彈簧鋼/不銹鋼 |
閥桿 |
2Cr13 |
|
膜片 |
丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 |
閥座 |
銅合金/不銹鋼 |
|
閥盤 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 |
過濾網 |
不銹鋼 |
|
O型密封圈 |
丁腈橡膠/三元乙丙橡膠 |
O型圈壓板 |
灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
六、主要連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |
