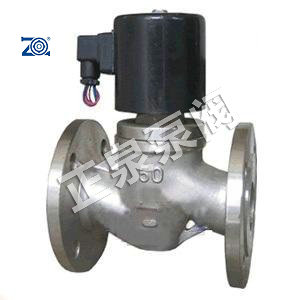

ZBSF 不銹鋼電磁閥添加時間：2020-07-03
一、產品概述
ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可地應用于紡織,印刷,化工,塑料,橡膠,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
二、產品原理
直動式電磁閥，在斷電時，電磁閥呈關閉狀態，當電磁閥線圈通電后，產生的電磁力使動鐵芯與靜鐵芯吸合，直接開啟閥口，介質從進口流向出口，當線圈斷電后，動鐵芯在復位彈簧的作用下復位，直接關閉閥口，從而切斷了介質的流通。直動式電磁閥如ZCD、ZS、ZCM、ZF4特點結構簡單、動作可靠，在零壓差或真空下能正常工作，可任意方向安裝，但一般適用于通徑在25mm以下。
三、產品特點
1、耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損，提高壽命。
2、耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
3、耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
四、主要技術參數
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y |
||||||
|
介質溫度(℃) |
ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ |
||||||
|
公稱壓力(Mpa) |
1.6 |
||||||
|
工作壓力(Mpa) |
0 - 1.6 |
||||||
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
|
額定流量系數(KV) |
按JB/T352-94規定 |
||||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV) |
40 |
50 |
|||||
五、主要零件材料
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
|
10 |
130 |
153 |
90 |
60 |
41 |
14 |
3 |
4-￠14 |
|
15 |
130 |
153 |
95 |
65 |
46 |
14 |
3 |
4-￠14 |
|
20 |
150 |
153 |
105 |
75 |
56 |
16 |
3 |
4-￠14 |
|
25 |
160 |
150 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
|
32 |
180 |
176 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
|
40 |
200 |
176 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
|
50 |
230 |
192 |
165 |
125 |
99 |
20 |
3 |
4-￠18 |
