ZCM 煤氣電磁閥添加時間：2020-06-26

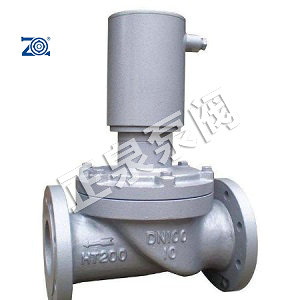

一、產品概述

ZCM煤氣電磁閥具有結構簡單、流量大等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

二、產品原理

本閥系一次開閥的直動式低壓電磁閥?？刂平橘|(zhì)通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。

三、主要技術參數

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介質

煤氣、天然氣等

介質溫度（℃）

≤60

公稱壓力（MPa）

1.0

工作壓差（MPa）

0～0.02

0～0.04

電源電壓

AC220V其它規格可作特殊訂貨

使用壽命

按JB/T7352-94規定

額定流量系數（KV）

泄漏量（ml/min）

按JB/T7352-94?F規定

功耗（VA）

70

90

150

870

1100

3000

防爆標志

dIIBT4

防爆證編號

CE991010

出線口接頭

內螺紋M20×1.5

環境溫度

-40～+60℃

四、主要連接尺寸

公稱通徑	外形尺寸		內螺紋	外形尺寸		法蘭連接
DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				324	250	185	145	118	20	3	4-Φ18
80				335	270	200	160	132	20	3	8-Φ18
100				475	320	220	180	156	22	3	8-Φ18
125				516	360	250	210	184	22	3	8-Φ18
150				540	400	285	240	211	24	3	8-Φ22
200				540	600	340	295	266	24	3	8-Φ22
250				610	750	395	350	319	26	3	12-Φ22
300				640	850	445	400	370	26	4	12-Φ22
