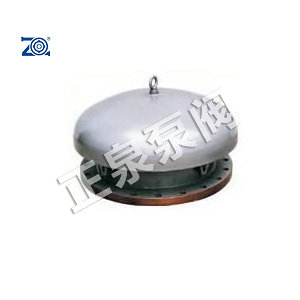

緊急泄放人孔蓋添加時間：2020-06-26
一、產品概述
GYXC緊急泄放人孔蓋分別安裝在石油、化工等物料儲罐頂上的安全應急通風裝置。通常與呼吸閥配套使用，是為了避免因意外原因造成罐內急劇超壓或真空時，起到壓力泄放或氣體吸入的作用。
二、產品原理
在呼吸閥正常工作情況下，GYXB壓力排放閥基本保持密封狀態，儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐壓力急劇超壓時，GYXC型壓力排放吸入閥或GYXB型壓力排放閥的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣、維護罐內正常壓力，以保護儲罐安全。所不同的是GYXC型既可吸入、又可排放；而GYXB型只能排放，不能吸入，請用戶在選型時予以區別。
三、主要技術性能
1、操作壓力：正壓：1961Pa(+200mmH20)，負壓：392Pa(-40mmH20)或正、負壓均可由用戶指定。
2、使用溫度：-30℃～＋60℃
四、主要連接尺寸
|
規格 |
安裝尺寸 |
||||
|
DN |
D |
D1 |
H |
Φ |
|
|
DN450 |
Φ450 |
Φ635 |
Φ578 |
370 |
Φ658 |
|
DN500 |
Φ500 |
Φ700 |
Φ635 |
380 |
Φ608 |
|
DN600 |
Φ600 |
Φ815 |
Φ749.5 |
480 |
Φ808 |
|
DN700 |
Φ700 |
Φ837 |
Φ795 |
540 |
Φ908 |
|
DN750 |
Φ750 |
Φ887 |
Φ846 |
600 |
Φ955 |
