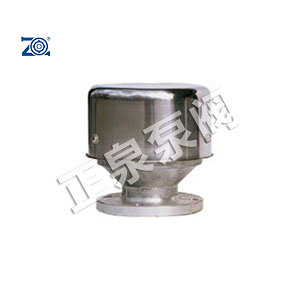

防爆阻火通氣罩添加時間：2020-07-03
一、產品概述
FZT阻火透氣帽由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在透氣帽的控制操作壓力范圍之內時，透氣帽不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到阻火透氣帽的操作正壓時，壓力閥被頂開，氣體從阻火 透氣帽呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開阻火 透氣帽的負壓閥盤。
二、性能特點
1、材質采用鑄鋼，不銹鋼、鋁合金耐腐蝕性好。
2、結構合理重量輕、易檢修、安裝方便。
3、阻火器芯子采用不銹鋼材料耐腐蝕、易于清洗。
4、阻爆性能合格連續13次阻爆性能試驗每次都能阻火。
5、耐燒性能合格耐燒試驗1小時無回火現象。
三、主要技術參數
公稱通徑：DN50-600
頂帽材質：耐火不銹鋼板
殼體材質：碳鋼、不銹鋼、鋁合金
工作溫度：≤480℃
阻火芯材質：不銹鋼波紋板
連接形式：螺紋、法蘭連接
防爆級別：BS5501：IIA、IIB、IIC
制造、檢測標準：按GB5908-86標準執行
法蘭標準：HG20594-97
四、主要連接尺寸
|
DN |
40 |
50 |
80 |
100 |
150 |
200 |
|
L |
180 |
180 |
210 |
250 |
460 |
520 |
|
H |
160 |
160 |
125 |
155 |
360 |
420 |
五、主要零件材料
|
NO. |
1 |
2 |
3 |
4 |
|
構件 |
殼體 |
阻火芯件 |
阻火匣 |
螺栓/螺母 |
|
材質 |
不銹鋼、鋁合金、碳鋼 |
304、316、316L |
304、316、316L |
304、316、35CrMo |
