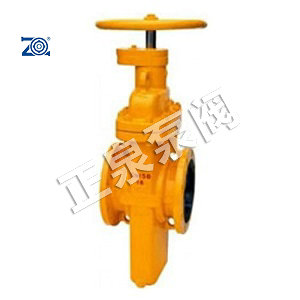

ZDZ47F 燃?xì)馄桨彘l閥添加時間：2020-06-26

產品概述：

Z47WF型燃?xì)忾l閥（無泄漏燃?xì)馄桨彘l閥）PN16～PN64專用于天然氣、液體石油氣煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。

產品特點：

①閥體采用鑄造結構。

②閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達 到輕松開、關閥門。

③閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

④閥門的閘板，無論是全開或是全關與密封面吻合，密封面得到保護不受介質直接沖刷，使用壽命。

⑤閥門在全開時，通道平滑為直線，流阻系數小，無壓力損失，可通毛球清掃管線。

⑥閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖)，保證使用安全。

⑦采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。

⑧直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

性能規范：

壓力等級		常溫試驗壓力(MPa)				適用溫度	適用介質
壓力等級		殼體試驗	左密封	右密封	低壓氣密封	適用溫度	普通型	抗硫型
公稱壓力 (MPa)(PN)	1.6	2.4	1.76	1.76	0.6	-29～121℃或按用戶要求	石油、天然氣、水等非腐蝕性介質	含H2S、Co2 的石油、天然氣、水等腐蝕性介質
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級(Lb)(Class)	150	3.0	2.2	2.2	0.6
磅級(Lb)(Class)	300	7.5	5.5	5.5	0.6

零件材料：

序號	零件名稱	材料
序號	零件名稱	GB
1	排污堵頭	25
2	閥體	WCB
3	閘板	16Mn+ENP
4	閥座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	閥桿螺母	ZQAL9-4
8	閥桿	1Cr13
9	墊片	柔性石墨+1Cr18Ni9
10	閥蓋	WCB
11	雙頭螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	軸承	組件Package
15	對開環	45
16	內六角螺釘	35
17	鍵	45
18	開關指示器	PTFE+1Cr18Ni9
19	手輪	Q235A
20	螺母	35

連接尺寸：

DN(mm)	NPS(in)	法蘭	對焊	手動			齒動			齒動裝置	電動			電動裝置
DN(mm)	NPS(in)	L	L1	H	H1	D0	H	H1	D0	齒動裝置	H	H1	D0	電動裝置
25	1	165	-	85	228	180	-	-	-	-	-	-	-	-
32	11/4	165	-	103	231	180	-	-	-	-	-	-	-	-
40	11/2	178	-	115	240	250	-	-	-	-	-	-	-	-
50	2	178	216	130	255	250	-	-	-	-	-	-	-	-
65	21/2	190	241	160	355	300	-	-	-	-	-	-	-	-
80	3	203	283	180	360	300	-	-	-	-	-	-	-	-
100	4	229	305	214	400	300	-	-	-	-	-	-	-	-
125	5	254	381	257	460	350	-	-	-	-	-	-	-	-
150	6	267	403	300	500	350	-	-	-	-	-	-	-	-
200	8	292	419	388	570	350	-	-	-	-	-	-	-	-
250	10	330	457	475	680	400	475	700	350	0型	475	710	500	SMC-03
300	12	356	502	547	750	450	547	870	350	0型	547	880	305	SMC-00
350	14	381	572	625	875	450	625	995	450	1型	625	1015	305	SMC-00
400	16	406	610	712	1000	500	712	1120	450	1型	712	1130	305	SMC-00
450	18	432	660	785	1130	500	785	1280	450	1型	785	1360	305	SMC-0
500	20	457	711	880	1200	600	880	1350	450	1型	880	1430	305	SMC-0
600	24	508	813	1045	1420	800	1045	1570	500	2型	1045	1650	305	SMC-1
700	28	610	914	1190	1650	800	1190	1800	500	2型	1190	1910	305	SMC-1
800	32	660	914	1360	1880	1000	1360	2040	500	2型	1360	2140	305	SMC-1
900	36	771	1016	1510	2100	1000	1510	2280	600	3型	1510	2390	458	SMC-2
1000	40	811	-	1715	2300	1200	1715	2480	600	3型	1715	2590	458	SMC-2
