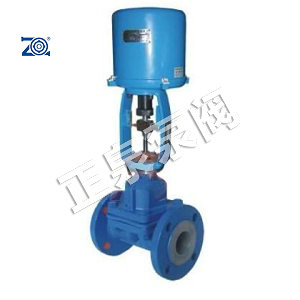

電動隔膜調節閥添加時間：2020-06-26
一、產品概述
電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構或氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),適合于要求耐腐蝕場合。
二、產品特點
采用執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量，適合于介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
三、主要技術參數
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
允許壓差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
|||
|
額定流量系數Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
|
|
公稱壓力(MPa)s |
1.0 |
||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
近似快開（調節式） |
||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 |
||||||||||||
|
配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
|||||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
||||||||||
四、性能指標
|
項目 |
指標值 |
|
基本誤差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死區％ |
≤3.0 |
|
始終點偏差％ |
±2.5 |
|
額定行程偏差％ |
±2.5 |
|
純滯后 |
≤IS |
|
允許泄量L/H |
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
|
絕緣電阻 |
不小于20M |
|
阻尼特性 |
不大于3周半 |
五、主要連接尺寸
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
|
H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
|
D(mm) |
280 |
325 |
410 |
/ |
/ |
/ |
|||||
|
配PSL |
H2(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D1(mm) |
176 |
225 |
|||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
|
配381L |
H2(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D1(mm) |
225 |
310 |
|||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
