300X 緩閉止回閥添加時間：2020-06-26
一、產品概述

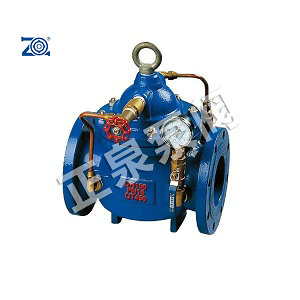

300X緩閉止回閥是安裝在高層建筑給水系統以及 其他給水系統的水泵出口處、防止介質倒流、水錘及 水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠 性、并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
二、產品原理
1、當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
2、當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
三、產品特點
1、由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。
2、利用水力自動操作，可使主閥得到zui佳的開啟或關閉速度。
3、防止水鍾水擊的產生，以達到緩閉消聲的效果。
4、利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。
四、主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
單向閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
五、主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
六、主要連接尺寸
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
260 |
90 |
170 |
170 |
|
65 |
280 |
285 |
98 |
180 |
180 |
|
80 |
310 |
295 |
110 |
190 |
190 |
|
100 |
350 |
315 |
120 |
200 |
200 |
|
125 |
400 |
335 |
145 |
215 |
215 |
|
150 |
450 |
390 |
155 |
230 |
230 |
|
200 |
550 |
460 |
190 |
255 |
255 |
|
250 |
650 |
520 |
250 |
295 |
295 |
|
300 |
800 |
620 |
290 |
325 |
325 |
|
350 |
900 |
650 |
330 |
380 |
380 |
|
400 |
1000 |
710 |
360 |
415 |
415 |
|
450 |
1000 |
750 |
445 |
435 |
435 |
|
500 |
1100 |
800 |
495 |
460 |
460 |
|
600 |
1100 |
900 |
550 |
520 |
520 |
|
700 |
1450 |
1000 |
605 |
570 |
570 |
|
800 |
1560 |
1100 |
730 |
620 |
620 |
|
900 |
1800 |
1200 |
800 |
670 |
670 |
|
1000 |
2000 |
1330 |
910 |
830 |
830 |
