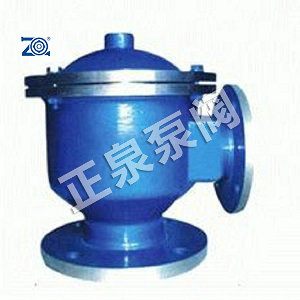

HX8/HXF8 帶接管單吸閥添加時間：2020-07-03
一、產品概述
HX8、HXF8帶接管（阻火）單吸閥的閥座為重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。新型帶接管（阻火）單吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的安全設備，是防止蒸發損耗與保護儲罐在受超壓時免遭破壞的作用。帶接管（阻火）單吸閥安裝在固定頂罐上的通風及阻火裝置，能起到能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。帶接管（阻火）單吸閥安裝在儲罐頂部，是排放罐內負壓氣體的設備，使罐內的液體進入時不會受到阻礙，當罐內液體往外輸出時罐內須從外空氣吸進罐內（稱負壓）。如停止工作時帶接管（阻火）單吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了保障。帶接管（阻火）單吸閥不僅能維持儲罐氣壓平衡，符合儲罐在真空時免受破壞，且能減少罐內介質損耗。
二、產品特點
帶接管（阻火）單吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性好、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點。閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能良好。
三、主要技術參數
|
型號 |
HX8 / HXF8型 |
規格 |
DN25-DN350 PN0.6-PN2.5 |
|
殼體材質 |
AL CS 304 316 316L |
導桿材質 |
AL 304 316 316L |
|
螺帽螺栓 |
CS 304 316 316L |
密封墊片 |
石墨墊片金屬墊片聚四氟乙烯 |
|
正壓閥盤材質 |
CS 304 316 316L/F4 |
負壓閥盤材質 |
/ |
|
正壓閥盤壓力 |
+36 mmH2O ~ +1000mmH2O |
負壓閥盤壓力 |
/ |
|
壓力等級 |
A級 B級 C級 D級 |
環境溫度 |
CS:-30℃~+350℃、SS:-80℃~+350℃ |
|
連接方式 |
法蘭連接螺紋連接 |
法蘭標準 |
JB GB HG ANSI SH JIS |
|
設計制造檢測標準 |
SY/T0511-1996 GB5908-86 |
外表處理 |
CS: paint SS:NO Paint |
四、主要連接尺寸
|
口徑DN |
英寸 |
寬度L/mm |
高度H/mm |
|
25 |
1" |
160 |
165 |
|
40 |
1-1/2" |
190 |
190 |
|
50 |
2" |
220 |
220 |
|
80 |
3" |
270 |
260 |
|
100 |
4" |
310 |
280 |
|
150 |
6" |
380 |
330 |
|
200 |
8" |
450 |
380 |
|
250 |
10" |
520 |
420 |
