SCAR污水復合式排氣閥添加時間：2020-07-03

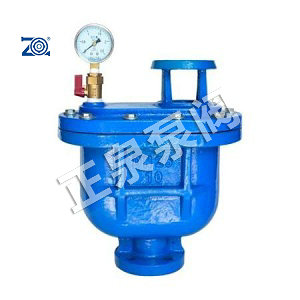

一、SCAR污水復合式排氣閥產品概述
SCARSCAR污水復合式排氣閥是專門設計應用于污水系統或含有大量雜質的輸水系統中，其兼具備高壓微量排氣和低壓進排氣功能。該排氣閥可在系統充水時排放系統內的氣體，在系統排空時自動進氣以消除真空，并在有壓狀態下自動排放系統內部積聚的氣體污水泵站，污水排氣閥應用于污水廠水處理系統，污水或海水輸送系統。
二、SCAR污水復合式排氣閥產品特點
1、浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。
2、本SCAR污水復合式排氣閥是用污水管道工程的排氣閥。
3、浮球為不銹鋼，延長使用壽命。
4、能夠排除管道中的氣體，減少阻力。
5、當管道負壓時，能快速自動吸氣，防止管道破裂。
三、SCAR污水復合式排氣閥工作原理
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)陆?，氣從小孔排出。如出現停電、停泵，管內水流空時出現負壓，浮球順?biāo)陆?，打開小孔帶動大孔進行大量補氣，確保管道安全。SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進,這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。本SCAR污水復合式排氣閥是用污水管道工程的排氣閥。
三、SCAR污水復合式排氣閥主要技術參數
1、尺寸：DN40-DN250
2、連接：法蘭式
3、工作壓力：1.0Mpa
4、介質：清水、污水
5、使用溫度：常溫
6、閥體：鑄鐵、鑄鋼、不銹鋼
7、浮球與活瓣：不銹鋼
8、密封材料：丁晴橡膠
四、SCAR污水復合式排氣閥零件材料
|
閥體 |
HT200 |
|
浮球與活瓣 |
304不銹鋼 |
|
密封材料 |
丁晴橡膠 |
五、SCAR污水復合式排氣閥主要連接尺寸
|
公稱通徑 DN(mm) |
D |
D1 |
D2 |
H |
Z-∮d |
|
50 |
160 |
125 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
465 |
1210 |
12-22 |
