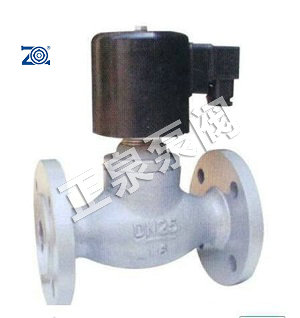

ZQDF 蒸汽電磁閥添加時間：2020-06-26

一、產品概述

ZQDF蒸汽電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通判或流量調節控制,從而對系統中的溫度,流量,壓力等參數進行自動調節或遠程控制。ZQDF(Y)系列蒸汽電磁閥產品可用于紡織 ,印刷,化工,塑料,橡膠,食品,建材,機械,電器,表面處理等生產和科研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.ZQDF系列主要用于空氣.蒸汽,煤氣等氣體介質的控制;ZQDF-Y系列電磁閥主要用于自來水,蒸餾水,冷凍鹽水,電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。

二、主要性能參數

型號	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公稱壓力(Mpa)	1.60
工作壓差(Mpa)	DN15-50			0-1.6
工作壓差(Mpa)	DN65-100			0.05-1.6
介質種類	煤氣、空氣等	飽和蒸氣	過熱蒸汽或高溫氣體	水油液體	熱水	高溫水、油
介質溫度(℃)	≤60	≤180	≤220	≤60	≤180	≤220
電源電壓	AC220V,其余規格可作特殊訂貨(36v,380v,12v,24v)
使用壽命/額定流量系數(KV)	按JB/T352-94規定
泄漏量(m1/min)	按JB/T352-94.F規定
功耗(AV)	50

三、主要外形尺寸

公稱通徑	內螺紋連接			法蘭連接
DN	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
DN	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-φ14
20	153	92	3/4	153	150	105	75	56	16	2	4-φ14
25	153	110	1	153	160	115	85	65	16	3	4-φ14
32	176	120	11/4	176	180	140	100	76	18	3	4-φ18
40	176	140	11/2	176	200	150	110	84	18	3	4-φ18
50	192	162	2	192	230	165	125	99	20	3	4-φ18
65				250	290	185	145	118	20	3	4-φ18
80				260	310	200	160	132	20	3	4-φ18
100				290	350	220	180	156	22	3	4-φ18
