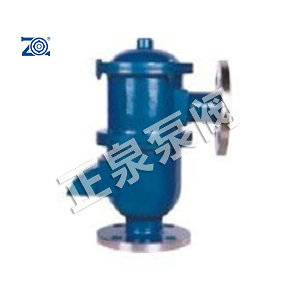

帶呼出接管(阻火)呼吸閥添加時間：2020-07-03
一、產品概述
HX4、HXF4帶呼出接管（阻火）呼吸閥在系統中起安全保護作用，在實際應用時，應根據實際需要選擇其特性類型，并根據較大排氣量選擇其通徑為較佳方案。帶呼出接管（阻火）呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。帶呼出接管（阻火）呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的安全設備，是防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。帶呼出接管（阻火）呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品。帶呼出接管（阻火）呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到較佳的運行效果，再多方面考慮一些客觀的因素即可，帶呼出接管（阻火）呼吸閥就是其中一個受市場歡迎的產品。
二、性能特點
帶呼出接管（阻火）呼吸閥閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良；殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點。
三、主要技術參數
|
型號 |
HX4 / HXF4型 |
規格 |
DN25-DN350 PN0.6-PN2.5 |
|
殼體材質 |
AL CS 304 316 316L |
導桿材質 |
AL 304 316 316L |
|
螺帽螺栓 |
CS 304 316 316L |
密封墊片 |
石墨墊片金屬墊片聚四氟乙烯 |
|
正壓閥盤材質 |
CS 304 316 316L/F4 |
負壓閥盤材質 |
聚四氟乙烯 F4 |
|
正壓閥盤壓力 |
+36 mmH2O ~ +1000mmH2O |
負壓閥盤壓力 |
-25 mmH2O ~ -65mmH2O |
|
壓力等級 |
A級 B級 C級 D級 |
環境溫度 |
CS:-30℃~+350℃ SS:-80℃~+350℃ |
|
連接方式 |
法蘭連接螺紋連接 |
法蘭標準 |
JB GB HG ANSI SH JIS |
|
設計制造檢測標準 |
SY/T0511-1996 GB5908-86 |
外表處理 |
CS: paint SS:NO Paint |
四、主要連接尺寸
|
口徑DN |
英寸 |
寬度L/mm |
高度H/mm |
|
25 |
1" |
160 |
500 |
|
50 |
2" |
320 |
650 |
|
80 |
3" |
450 |
750 |
|
100 |
4" |
450 |
950 |
|
150 |
6" |
620 |
1100 |
|
200 |
8" |
750 |
1200 |
|
250 |
10" |
850 |
1500 |
|
300 |
12" |
1100 |
1750 |
