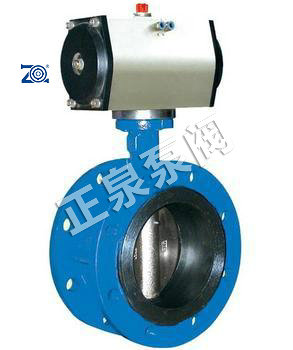

D641X氣動法蘭蝶閥

流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉

基本信息

中文名稱

D641X氣動法蘭蝶閥

用途

蘭蝶閥由橡膠密封蝶閥

主要特點 可以任何位置安裝，維修方便

設計標準

GB/T2238-1989

用途

氣動軟密封法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。

D641X氣動法蘭蝶閥主要特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長等特點。采用標準 法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 結構長度:GB/T12221-1989 壓力試驗:GB/T13927-1992;JB/T9092-1999

D641X氣動法蘭蝶閥執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。附件的選項根據不同控制和要求可選擇下列附件: 切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。調節型附件:電氣定位器、氣動定位器、電氣轉換器。氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。手動機構:HVSD手操機構

D641X氣動法蘭蝶閥主要技術參數

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
密封試驗	0.66	1.1	1.76
氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

D641X氣動法蘭蝶閥主要零件的材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O
