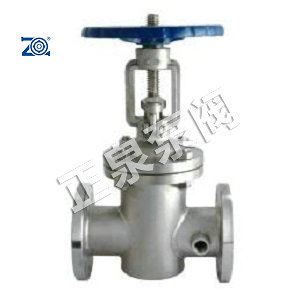

BZ41H 夾套保溫閘閥添加時間：2020-07-03
產品概述：
夾套保溫閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。閥體材料A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驅動方式：手動。連接形式：承插焊、內螺紋、對焊、法蘭。附加說明：夾套保溫閘閥的連接法蘭規格一般大于閥門的公稱通徑。
性能規范：
|
型號 |
公稱壓力 |
試驗壓力(MPa) |
工作溫度℃ |
適用介質 |
||
|
強度(水)(MPa) |
密封(水)(MPa) |
低壓密封(空氣)(MPa) |
||||
|
BZ41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
酸、堿、濾清類 |
|
BZ41H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤550 |
酸、堿、濾清類 |
|
BZ41H-40C |
4.0 |
6.0 |
4.4 |
0.6 |
≤450 |
酸、堿、濾清類 |
|
BZ41H-64C |
6.4 |
9.6 |
7.0 |
0.6 |
≤300 |
酸、堿、濾清類 |
零件材料：
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨Graphite |
|
墊片 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
|
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
連接尺寸：
