DZ40Y 低溫法蘭閘閥添加時間：2020-06-26

產品概述：

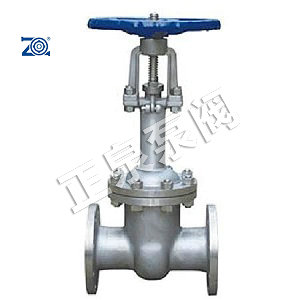

電動低溫法蘭閘閥DZ941Y廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。目前可制造適用溫度達 -196℃ 的閘閥，全部零件采用液氮進行低溫預處理，完全避免使用過程中密封處泄露。鍛鋼低溫球閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。

產品特點：

1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要

零件材料：

體蓋板	閥桿	密封面	墊片	填料	工作溫度	適用介質
ZGoCrMNVAI低溫高壓鑄鋼	1Cr7Ni12	STL/STL	1Cr13/柔性石墨低溫石棉	PTFE浸聚四氟乙烯石棉繩柔性石墨	-46	丙烷/炳烯甲醇/乙烷煤氣/液氨
LCB
ZGoCrMNVAI低溫高壓鑄鋼					-60
LC1
ZGoCrMNVAI低溫高壓鑄鋼					-73
LC2
ZGoCrMNVAI低溫高壓鑄鋼	1Cr18Ni9Ti				-101
LC3
ZGoCrMNVAI低溫高壓鑄鋼					-115
LC4
ZGoCrMNVAI低溫高壓鑄鋼					-196

連接尺寸：

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
DZ40Y-16
20	150	105	75	55	14	4-14	320	140
25	160	115	85	65	14	4-14	350	160
32	180	135	100	78	16	4-18	385	180
40	200	145	110	85	16	4-18	420	200
50	250	160	125	100	16	4-18	540	240
65	270	180	145	120	18	4-18	610	240
80	280	195	160	135	20	8-18	690	280
100	300	215	180	155	20	8-18	780	300
125	325	245	210	185	22	8-18	930	320
150	350	280	240	210	24	8-23	980	360
200	400	335	295	265	26	12-23	1180	400
250	450	405	355	320	30	12-25	1390	450
300	500	460	410	375	30	12-25	1620	560
DZ941YDZ40Y-25
20	150	105	75	55	16	4-14	320	140
25	160	115	85	65	16	4-14	350	160
32	180	135	100	78	18	4-18	385	180
40	200	145	110	85	18	4-18	420	200
50	250	160	125	100	20	4-18	540	240
65	270	180	145	120	22	8-18	610	240
80	280	195	160	135	22	8-18	690	280
100	300	230	190	160	24	8-23	780	300
125	325	270	220	188	28	8-25	930	320
150	350	300	250	218	30	8-25	980	360
200	400	360	310	278	34	12-25	1180	400
250	450	425	370	332	36	12-30	1390	450
300	500	485	430	390	40	16-30	1620	560
