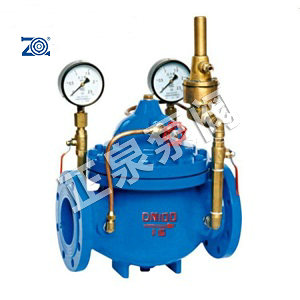

800X 壓差旁通平衡閥添加時間：2020-06-26
一、產品概述
800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可符合系統的利用率，保持壓差的恒定值，并可降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥相較于其他平衡閥的地方在于它沒有執行機構，靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥。
二、工作原理
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
三、結構特點和用途
800X壓差調節閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便。本系列閥門產品用于高層建筑、生活區等供水管網系統及城市供水工程。
四、主要技術參數
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
五、主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金 |
|
密封圈 O型圈 |
橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
泄壓/持壓導閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
六、主要連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
|
H |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |
